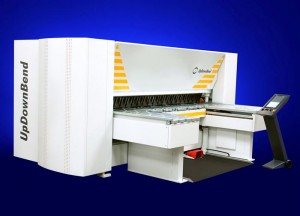

листогиб RAS UpDownBend

Этот товар временно недоступен для заказа

0 ₽

В избранноеудалить К сравнениюудалить Печать

Категория: гибочные станки RAS

У нас есть ещё: листогиб

Описание
Характеристики
Отзывы (0)
Отзывы

Обзор

Универсальный электромеханический станок с поворотной гибочной балкой и CNC-управлением RAS UpDownBend выпускается в двух модификациях: RAS 78.40 с рабочей длиной 4060 мм и RAS 78.30 с рабочей длиной 3200мм. Предназначены они для гибки стального листа (400 Н/мм²) толщиной, соответственно, до 3,0 мм и до 4,0 мм. Уникальность станка в конструкции привода гибочной балки, позволяющей гнуть лист в двух направлениях: вверх и вниз, не переворачивая его. Гибочный станок RAS UpDownBend изгибает лист в разные стороны по программе, без участия оператора. Повышение производительности с одной стороны за счёт исключения манипуляций с поворотом листа, с другой- за счёт скорости поворота 110 град/сек гибочной балки и скорости перемещения 75 мм/сек верхней прижимной балки. В целях безопасности оператор при работе находится с задней стороны станка, здесь укладываются заготовки на раздвижной телескопический стол с системой упоров UpDown. В зависимости от размеров заготовки стол автоматически меняет размеры и может раздвигаться до 1510мм. Для больших размеров заготовки возможны столы J- или U-формы с запорной глубиной до 3270 мм или 4150 мм. В соответствии с размерами, заложенными в программу гибки, задние упоры подают заготовку в рабочую зону. Как правило, гибка идет последовательно от края заготовки к центру вверх и вниз. Жёсткость станка и инструментальной системы в сочетании с высокой мощностью привода принесли высокую производительности, жесткий держатель с двойным шпунтовым соединением обеспечивает безопасную установку инструмента. Это гарантирует оптимальное использование мощности независимо от того, действуют изгибающие силы сверху или снизу. В переднюю часть станка UpDownBend, отгороженную раздвижной стеклянной дверью, оператор входит только для смены сегментов верхней и гибочной балок. Удобные в работе сегменты верхней балки с максимальной длиной 150 мм и боковыми карманами легко снимаются и устанавливаются на место. Причём, монитор показывает оператору графически какой длины инструмент-сегмент следует использовать для гибки детали. Дополнительный второй монитор показывает в магазине инструмента требуемое место его установки. На толщину листа и необходимый радиус гибки, вне зависимости в какую сторону идёт гибка, RAS UpDownBend настраивается автоматически. Изменение толщины и радиуса могут быть без смены инструмента. В станке RAS UpDownBend применено новое революционное техническое решение « щека к щеке», позволившее снизить деформацию гибочной балки в 20 раз и в итоге получать прямые изгибы с постоянным радиусом. Принцип «щека к щеке» позволил обойтись без «бомбирования» изгибающей балки, что привело к ещё одному положительному решению, использованию гибочной балки в качестве переднего упора и расширило возможности станка.

Заказать и купить инструмент листогиб RAS UpDownBend в Москве можно по телефону: +7 (495) 134-03-15
Мы доставим инструмент листогиб RAS UpDownBend по Москве максимально быстро.

Характеристики

Толщина листа н/углерод.сталь, 400 Н/мм2	RAS 78.40 - 3,0 мм; RAS 78.30 - 4,0 мм.
Толщина листа н/ржав. сталь, 750 Н/мм2	RAS 78.40 - 2,0 мм; RAS 78.30 - 2,5 мм.
Рабочая длина	RAS 78.40 - 4060 мм; RAS 78.30 - 3200 мм
Длина станка	RAS 78.40 - 5550 мм; RAS 78.30 - 4690 мм.
Перемещение заднего упора	95 - 1510 мм
Рабочая высота	1000 мм
Высота открытия прижимной балки	600 мм
Скорость прижимной балки	75 мм/сек
Скорость поворота гибочной балки	110 град/сек
Возможность поворота гибочной балки	180 град.
Точность позиционирования заднего упора	0.1 мм
Перемещение заднего упора по столу J-формы	95 - 3270 (4150) мм
Перемещение заднего упора по столу U-формы	95 - 3270 (4150) мм
Электропитание (вольт)	380
Общая мощность установленного привода	15 кВт
Давление воздуха	6 bar
Производитель	RAS
Страна	Германия
